재료 비용은 3493 위안입니까? iPhone11 Pro Max 512GB 버전 해체
최근 유명한 분석 기관인 techinsights가 iPhone 11 Pro Max를 분해하고 전체 BOM 비용을 얻기 위해 구성 요소를 분석했습니다.기술 비용은 R & D, 운송, 노동, 광고 등을 포함하지 않는 구성 요소 구매 비용이어야합니다.

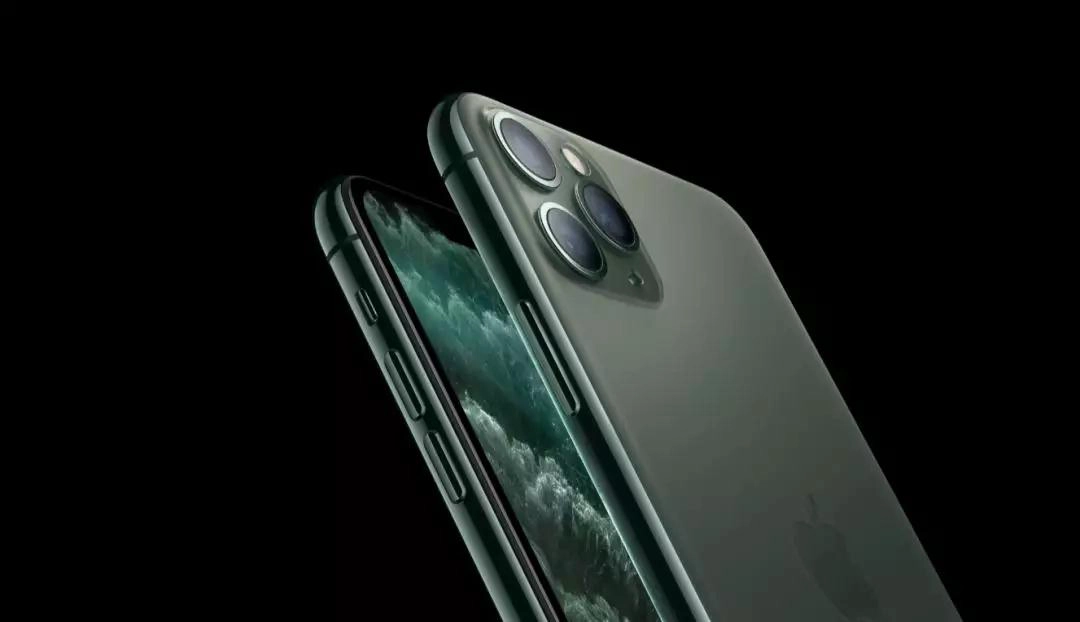

Techinsights는 512GB의 메모리로 iPhone 11 Pro Max Night Green A2161을 분해했습니다. 어떤 구성 요소가 사용되는지 살펴 보겠습니다.

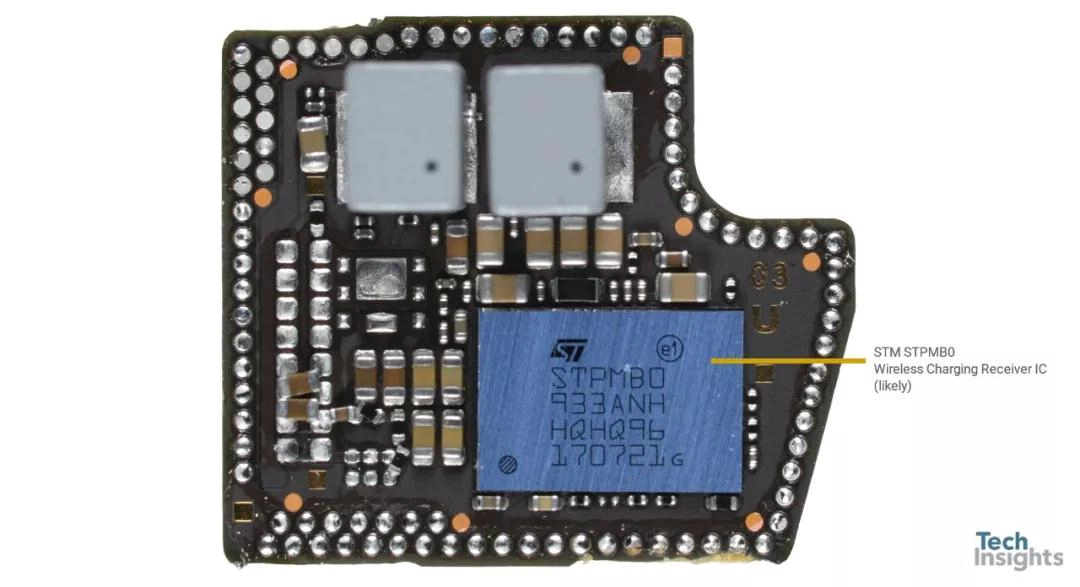

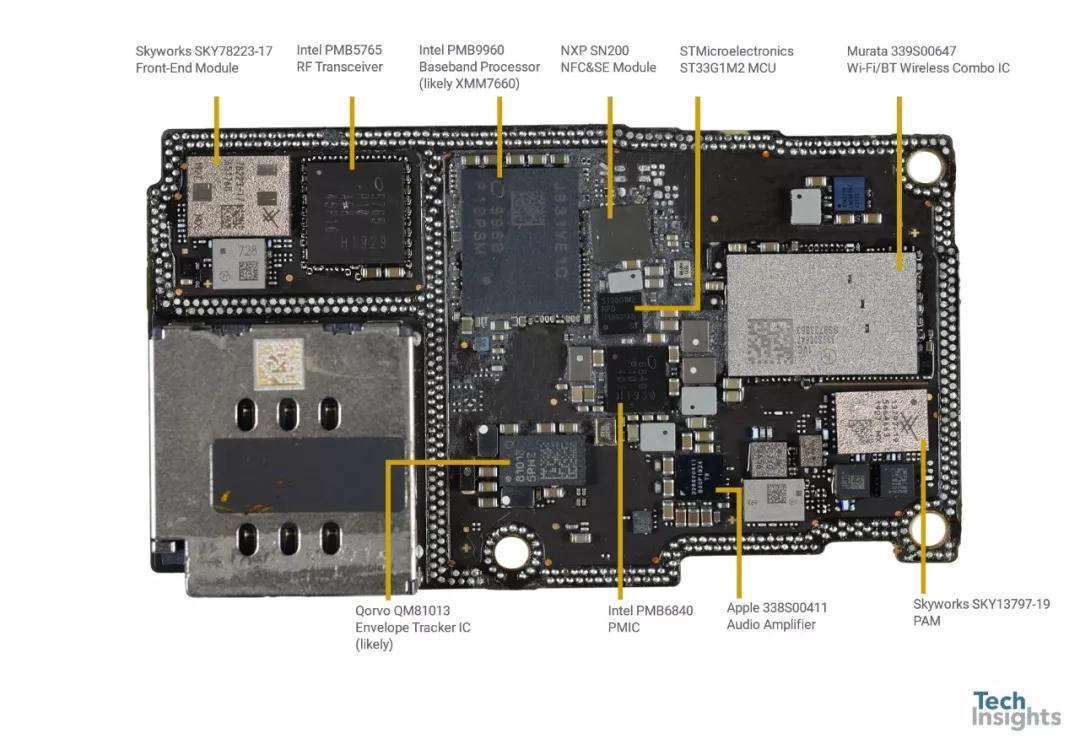

ST Microlectronics STPMB0 무선 충전 수신기 IC
Skyworks SKY78223-17 프런트 엔드 모듈
인텔 PMB5765 RF 트랜시버
인텔 PMB9960베이스 밴드 프로세서 (XMM7660)
Qorvo QM81013 봉투 추적기 IC (가능)
인텔 PMB6840 PMIC
STMicroelectronics ST33G1M2 MCU
Apple 338S00411 오디오 증폭기
Murata 339S00647 Wi-Fi / BT 무선 콤보 IC
Skyworks SKY13797-19 PAM
NXP SN200 NFC & SE 모듈

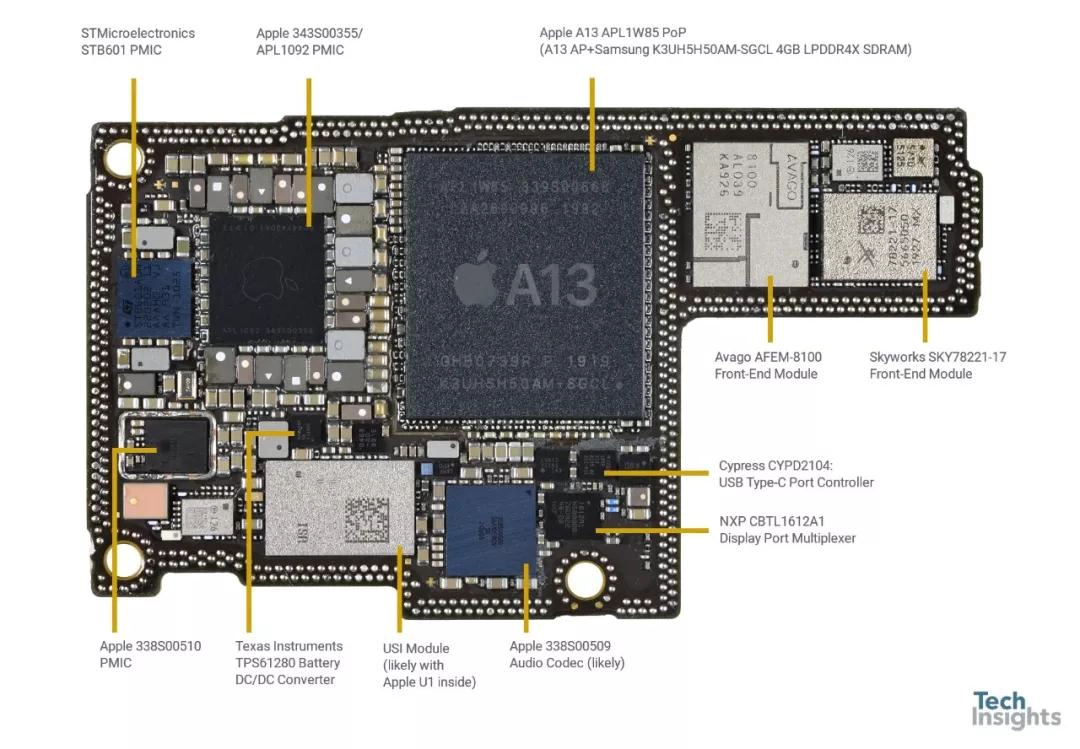

Apple A13 APL1W85 PoP (A13 AP + SamsungK3UH5H50AM-SGCL 4GB LPDDR4X SDRAM)
STMicroelectronics STB601 PMIC
애플 338S00510 PMIC
USI 모듈 (Apple U1이 내장되어 있음)
Texas Instruments TPS61280 배터리 DC / DC 컨버터
Apple 338S00509 오디오 코덱 (아마도)
NXP CBTL1612A1 디스플레이 포트 멀티플렉서
Cypress CYPD2104 : USB Type-C 포트 컨트롤러
Avago AFEM-8100 프런트 엔드 모듈
Skyworks SKY78221-17 프런트 엔드 모듈
애플 343S00355 / APL1092 PMIC

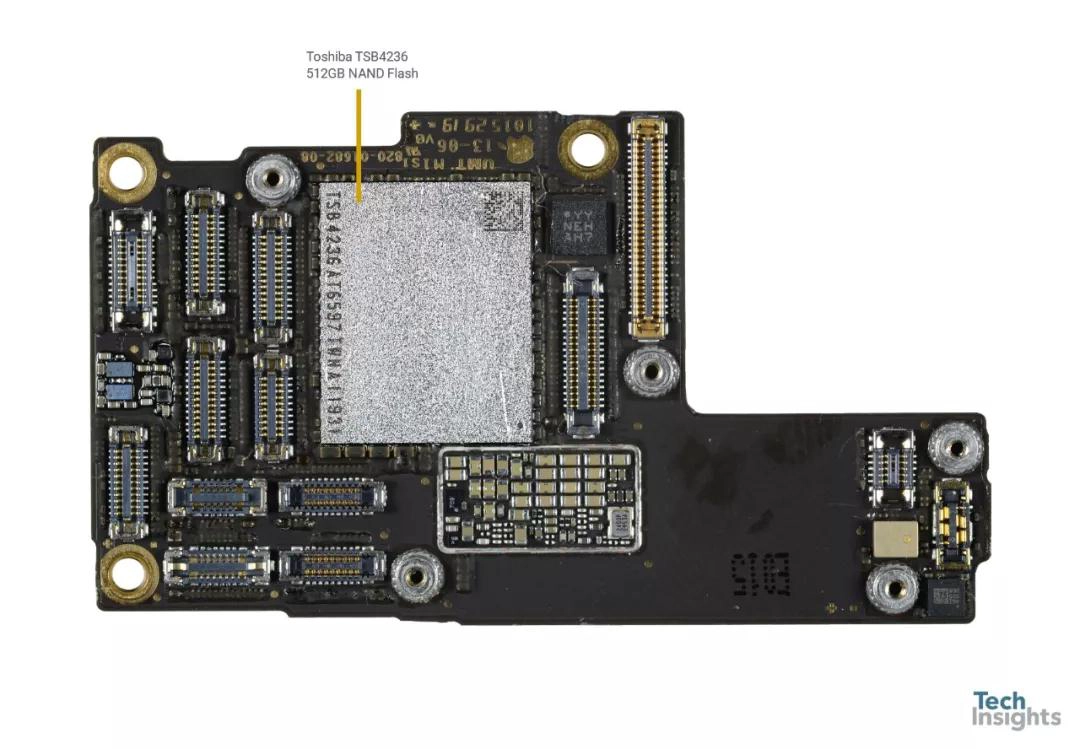

도시바 TSB4236 512GB NAND 플래시

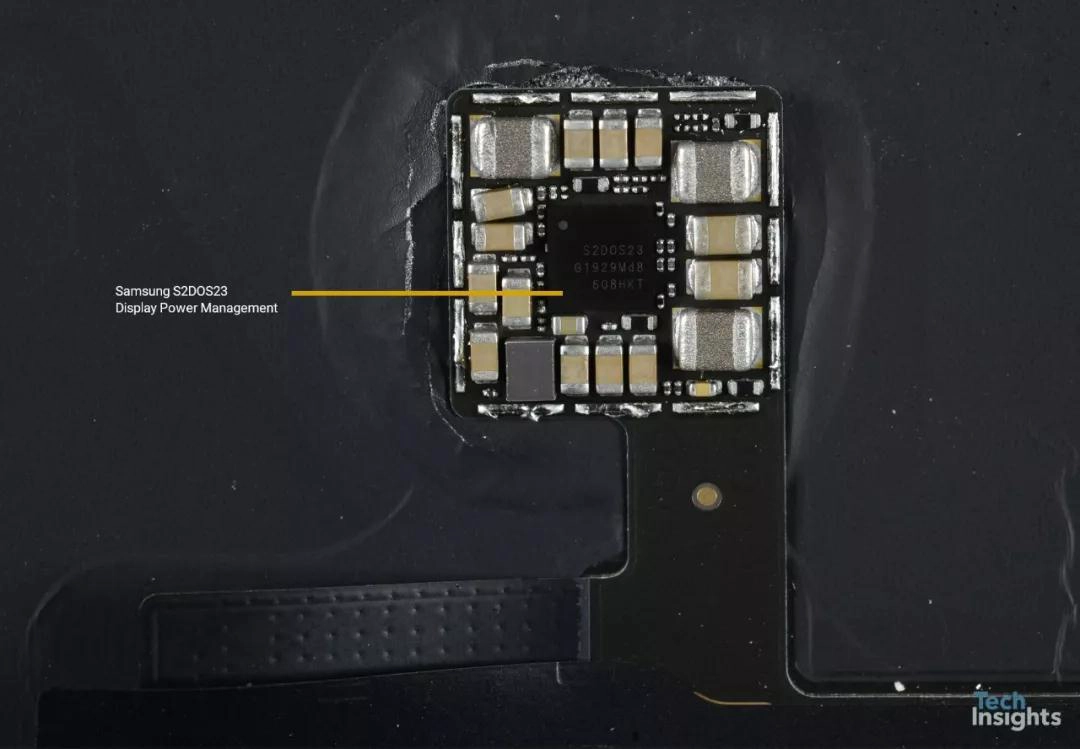

삼성 S2DOS23 디스플레이 전원 관리

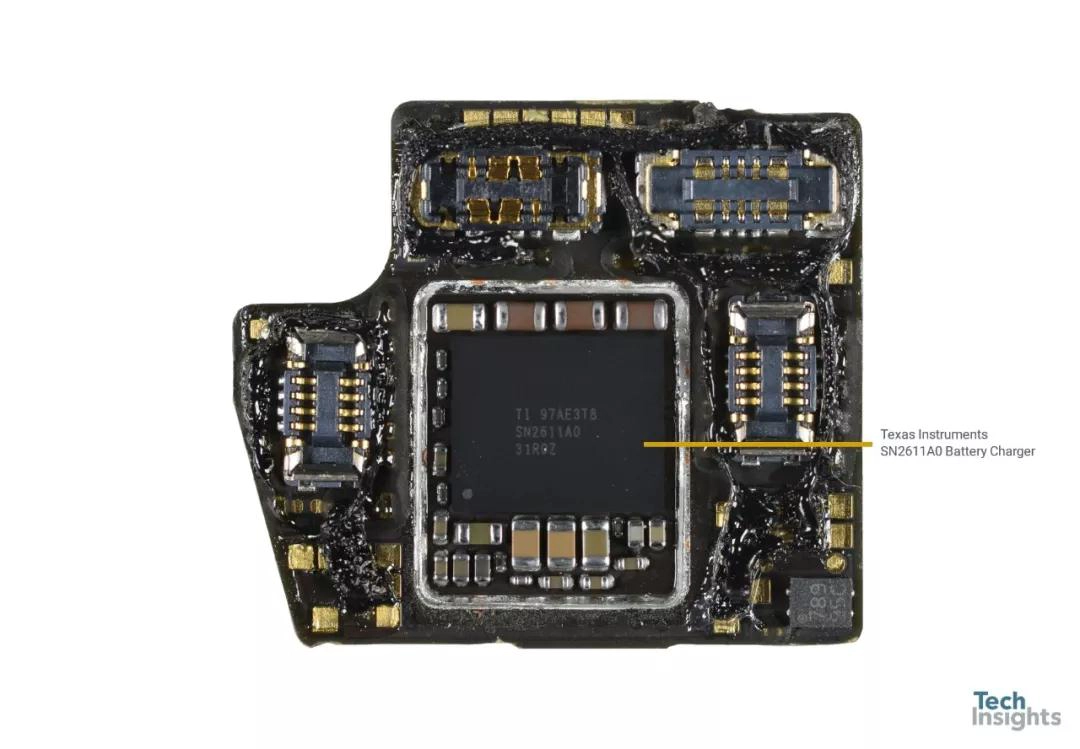

Texas Instruments SN2611A0 배터리 충전기

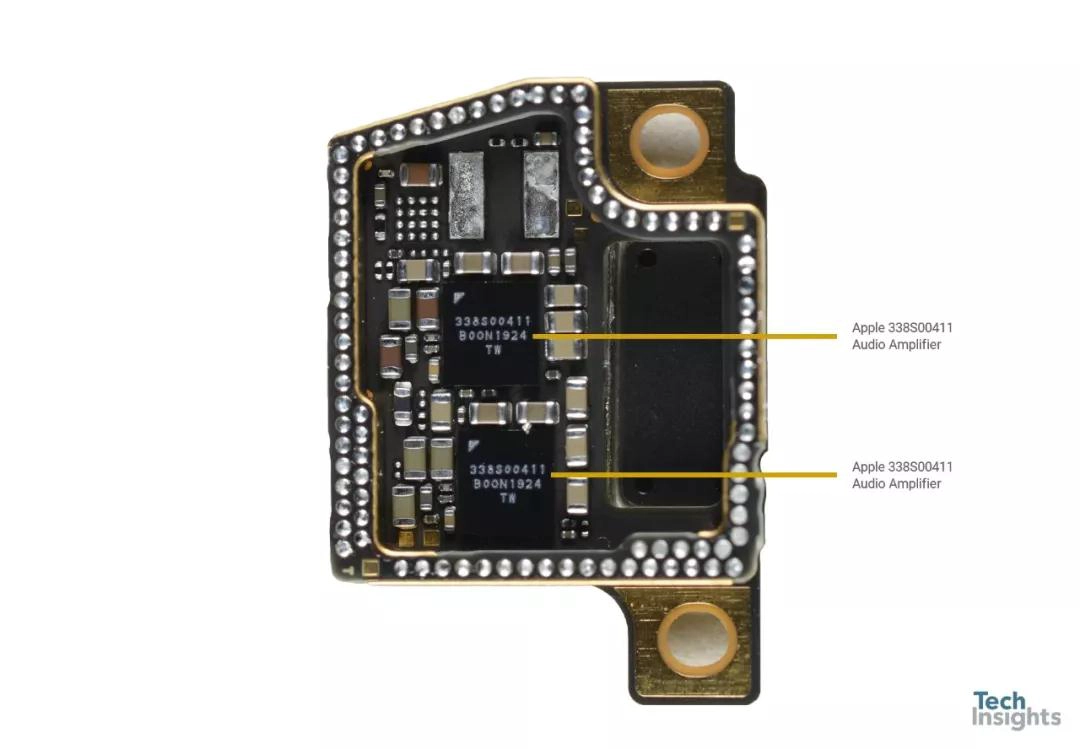

Apple 338S00411 오디오 증폭기 (2x)

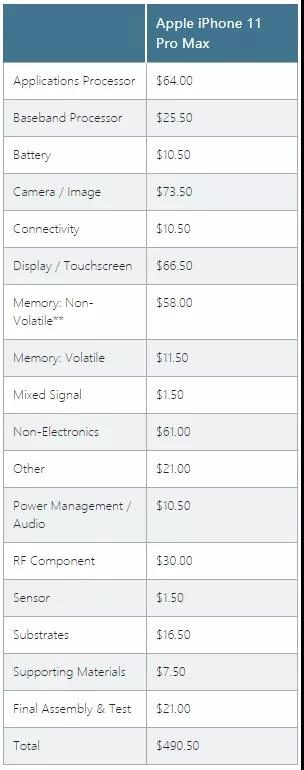

원가 회계
비용 설명 : 여기에 제공된 모든 비용 추정치는 최초 철거시 얻은 정보를 사용하여 편집됩니다. 특정 데이터없이 일부 가정이 이루어졌습니다. 지속적인 심층 발굴 프로세스 및 분석을 통해 이러한 비용 데이터를 지속적으로 수집하고 개선 할 것입니다. 비용이 크게 변하는 것은 아니지만 일부 조정이 필요합니다. 표의 수수료는 가장 가까운 $ 0.50으로 반올림됩니다.

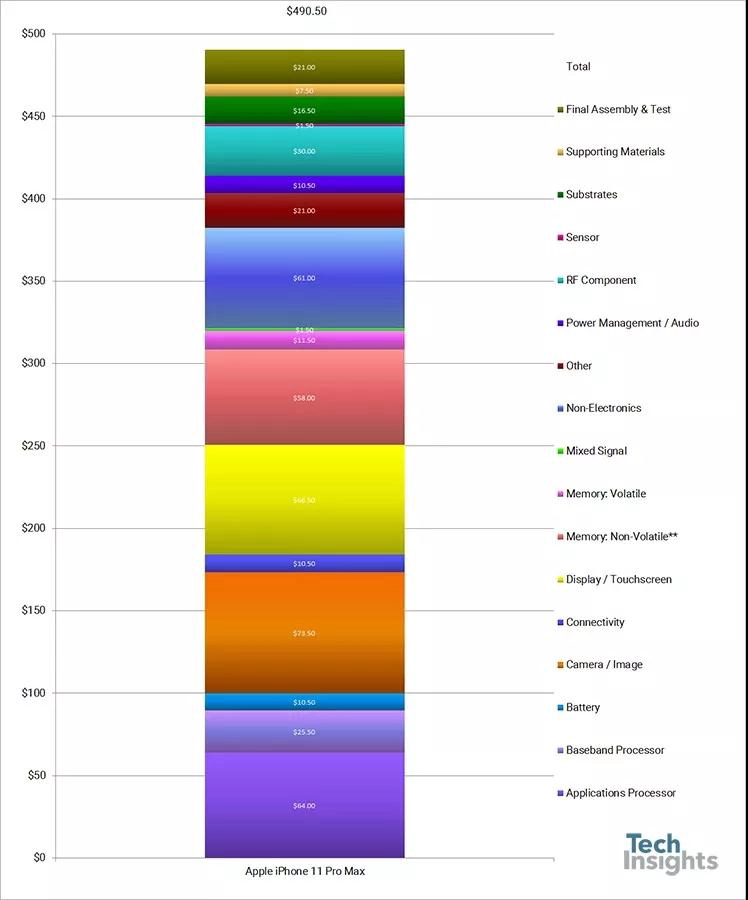

그림에서 재료비는 약 3,490 위안이고 기계의 공식 가격은 12,699 위안이며 재료비는 약 27.5 %이며, 총 비용은 3,490 위안 이상이라고 결론 내릴 수 있습니다.
A13

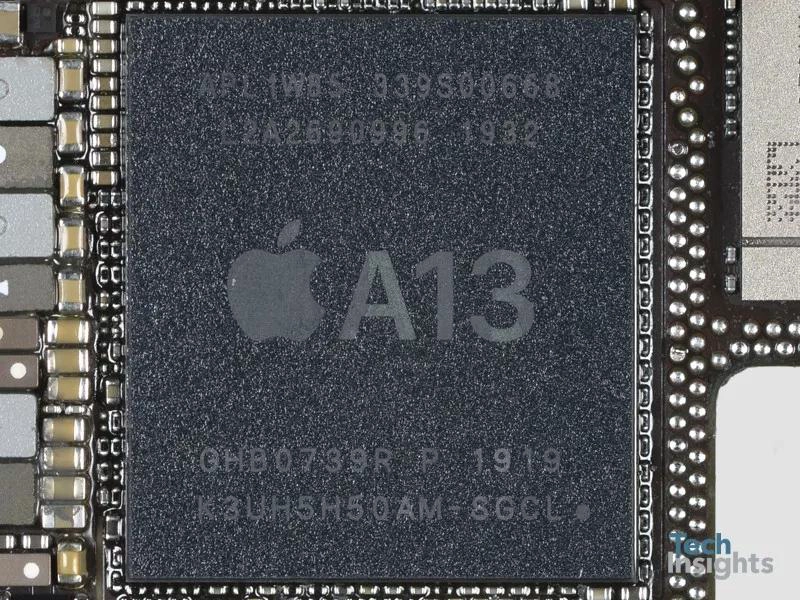

A13 프로세서와 Samsung K3UH5H50AM-SGCL 4GB LPDDR4X SDRAM이 모두 포함 된 A13 부품 번호 APL1W85는 POP를 통해 함께 패키지됩니다. iPhoneXs Max와 동일한 4GB DRAM 용량을 갖습니다. A13 Bionic APL1W85에는 금형 마크 TMKF47이 있으며, 다이 크기 (금형 밴딩)는 10.67mm x 9.23mm = 98.48mm2로 A12보다 18.27 % 높습니다.
베이스 밴드

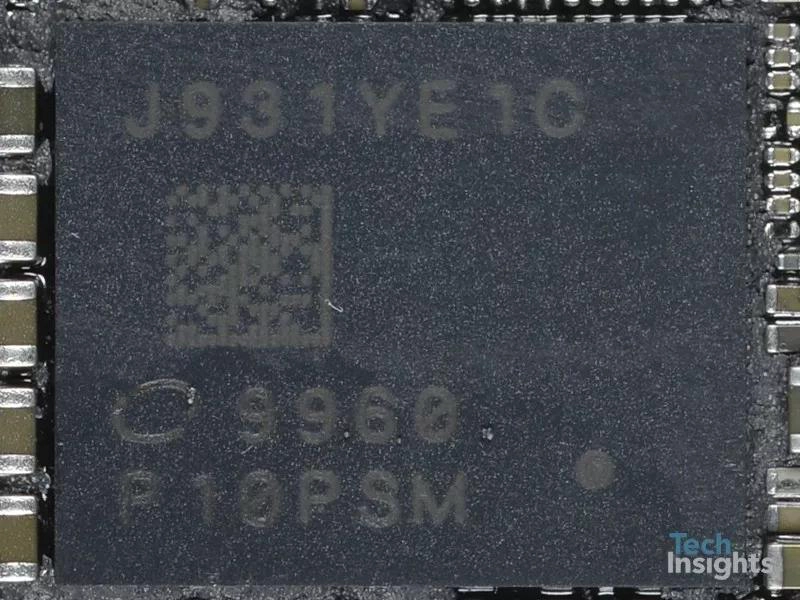

가장 우려되는베이스 밴드 문제의 경우 인텔에서 여전히 제공하며 모델은 Intel PMB9960이며 XMM7660 모뎀 일 가능성이 높습니다. 인텔에 따르면 XMM7660은 6 세대 LTE 모뎀이며 3GPP 릴리즈 14 모음으로 다운 링크 (Cat 19) 1.6Gbps 및 업 링크 150Mbps를 지원합니다. iPhone Xs Max는 Intel PMB9955 XMM7560 모뎀, 다운 링크 (Cat 16) 1Gbps 및 업 링크 (Cat 15) 225mbps를 사용합니다. 인텔은 XMM7660 모뎀이 작년의 XMM7560 프로세스 노드와 동일한 14nm 프로세스 노드를 사용한다고 말했다.
RF 트랜시버

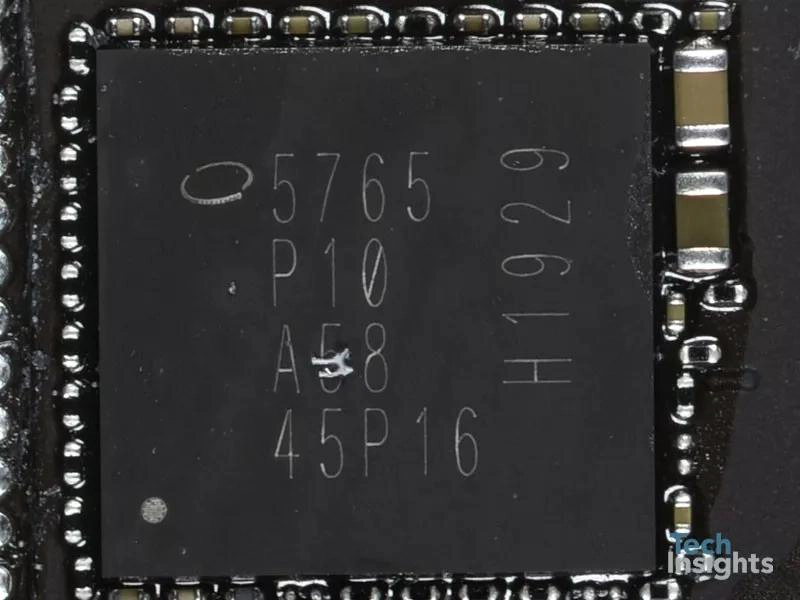

인텔 PMB5765는 인텔베이스 밴드 칩 RF 트랜시버와 함께 작동하는 데 사용됩니다.
