物料成本仅3493元?iPhone11 Pro Max 512 GB版拆解
近日,著名分析机构techinsights对iPhone 11 Pro Max进行了拆解,并对各个元器件进行了分析,得出了一个整体的BOM成本。Techinsights得出的成本应该是元器件的采购成本,其中并不包含研发、运输、人工、广告等费用。

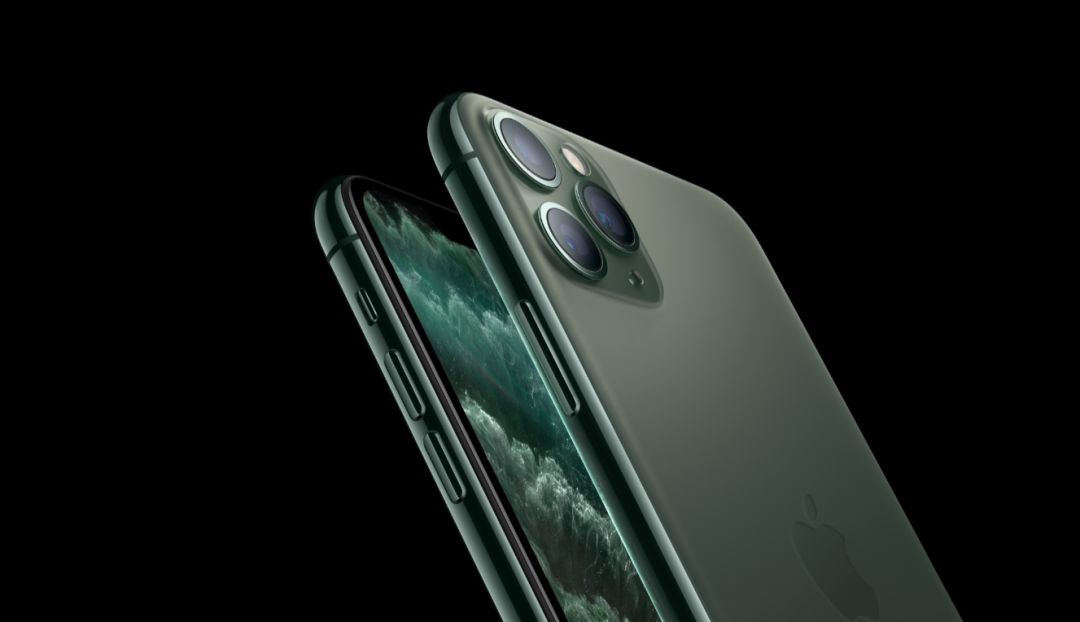

Techinsights拆解的是iPhone 11 Pro Max暗夜绿的A2161,内存512 GB。先来看看都用了哪些元器件。

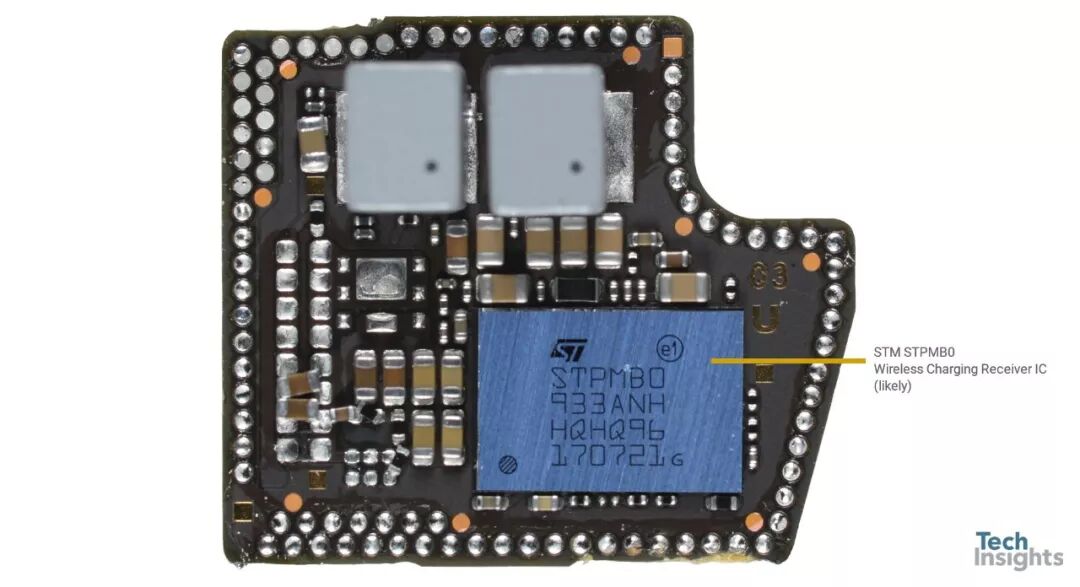

ST Microlectronics STPMB0 Wireless ChargingReceiver IC

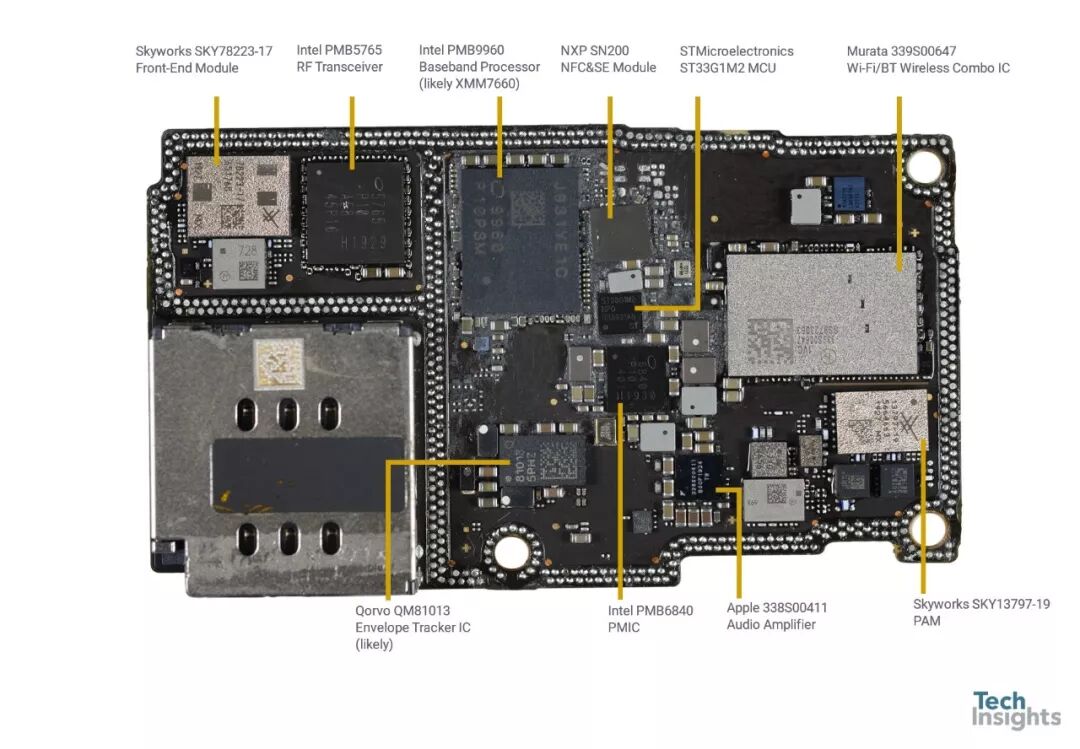

Skyworks SKY78223-17 Front-End Module
Intel PMB5765 RF Transceiver
Intel PMB9960 Baseband Processor (likelyXMM7660)
Qorvo QM81013 Envelope Tracker IC (likely)
Intel PMB6840 PMIC
STMicroelectronics ST33G1M2 MCU
Apple 338S00411 Audio Amplifier
Murata 339S00647 Wi-Fi/BT Wireless Combo IC
Skyworks SKY13797-19 PAM
NXP SN200 NFC&SE Module

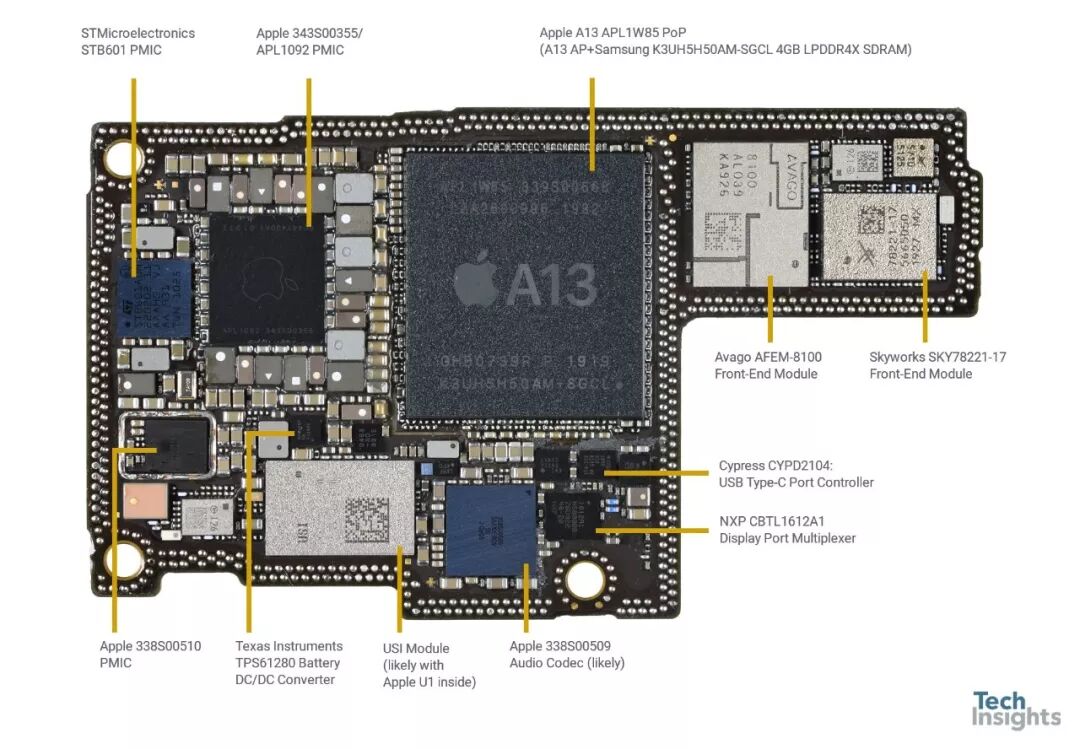

Apple A13 APL1W85 PoP (A13 AP+SamsungK3UH5H50AM-SGCL 4GB LPDDR4X SDRAM)
STMicroelectronics STB601 PMIC
Apple 338S00510 PMIC
USI Module (likely with Apple U1 inside)
Texas Instruments TPS61280 Battery DC/DCConverter
Apple 338S00509 Audio Codec (likely)
NXP CBTL1612A1 Display Port Multiplexer
Cypress CYPD2104: USB Type-C PortController
Avago AFEM-8100 Front-End Module
Skyworks SKY78221-17 Front-End Module
Apple 343S00355 / APL1092 PMIC

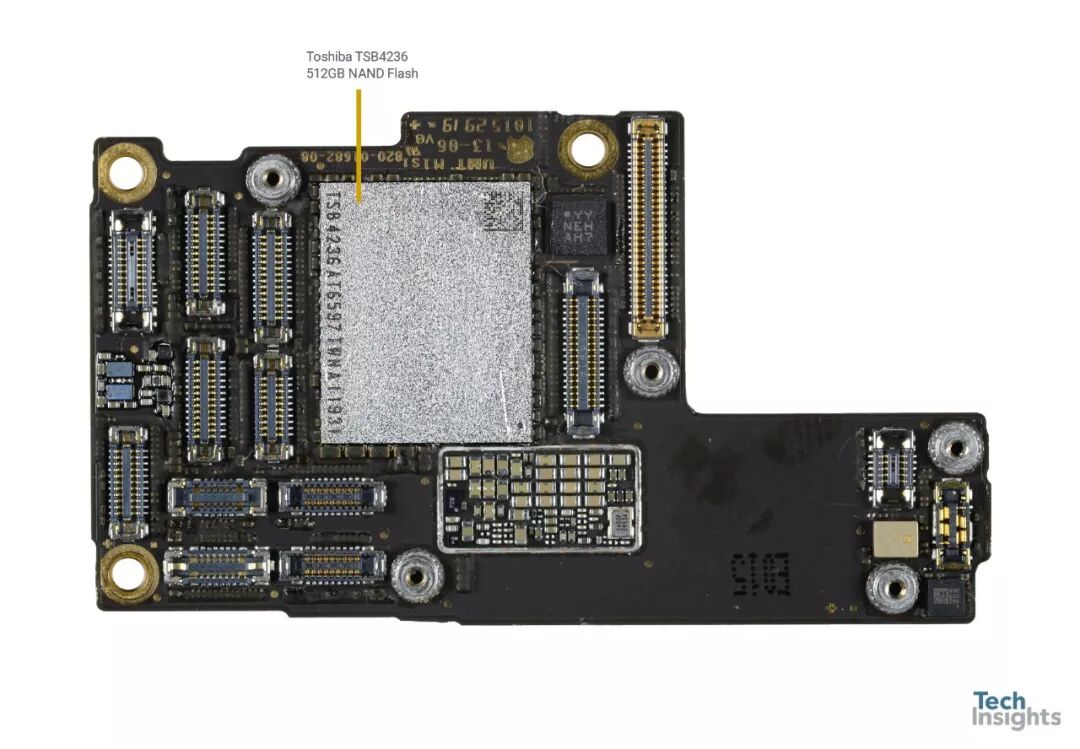

Toshiba TSB4236 512GB NAND Flash

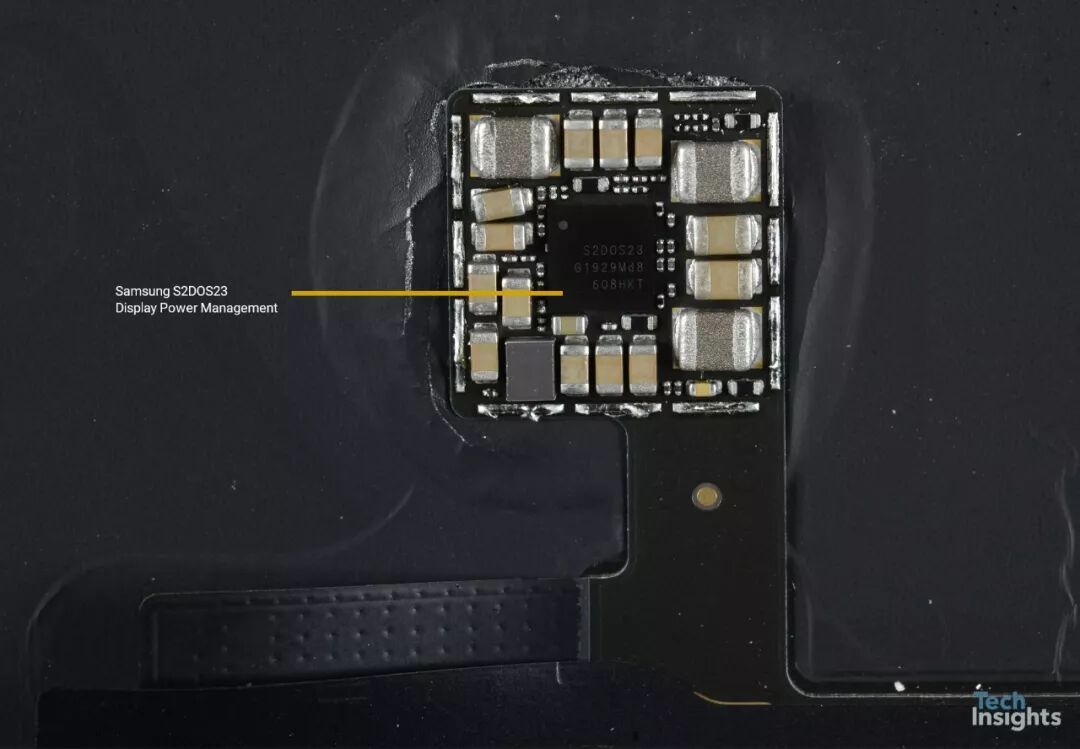

Samsung S2DOS23 Display Power Management

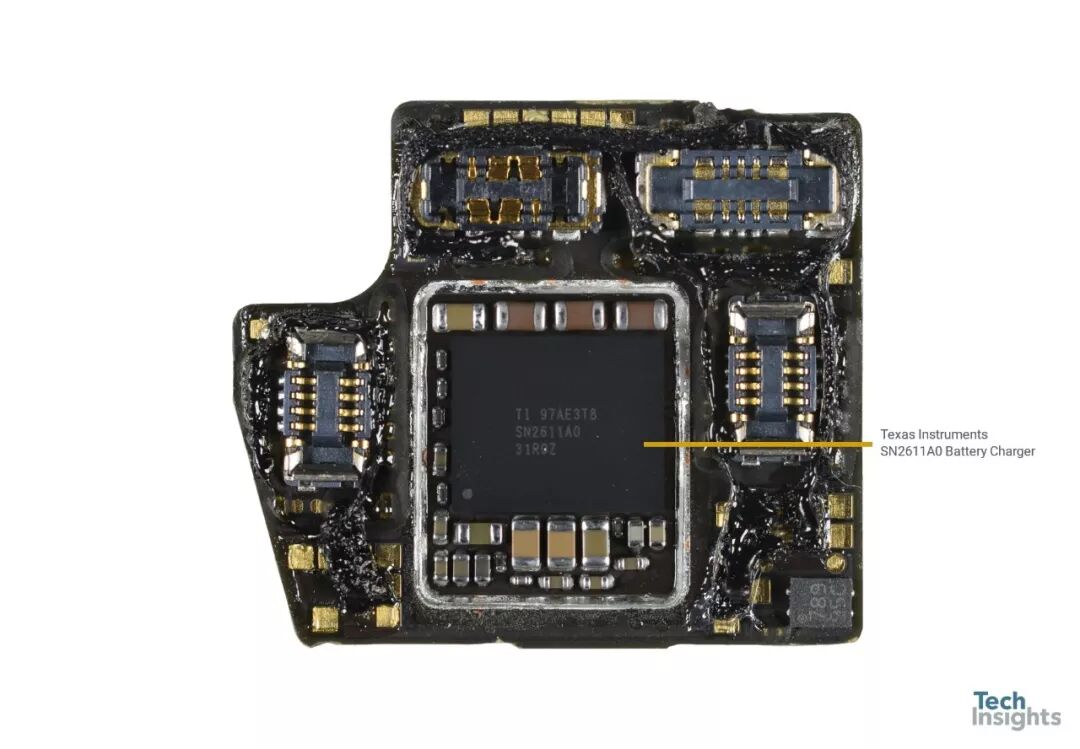

Texas Instruments SN2611A0 Battery Charger

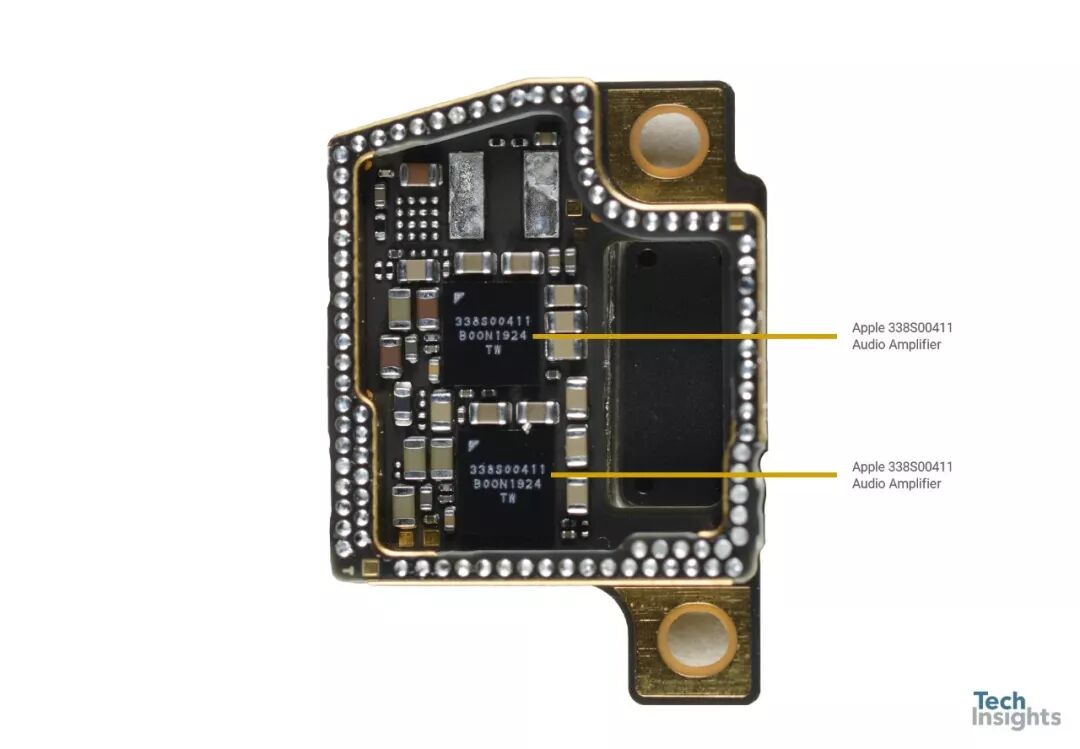

Apple 338S00411 Audio Amplifiers (2x)

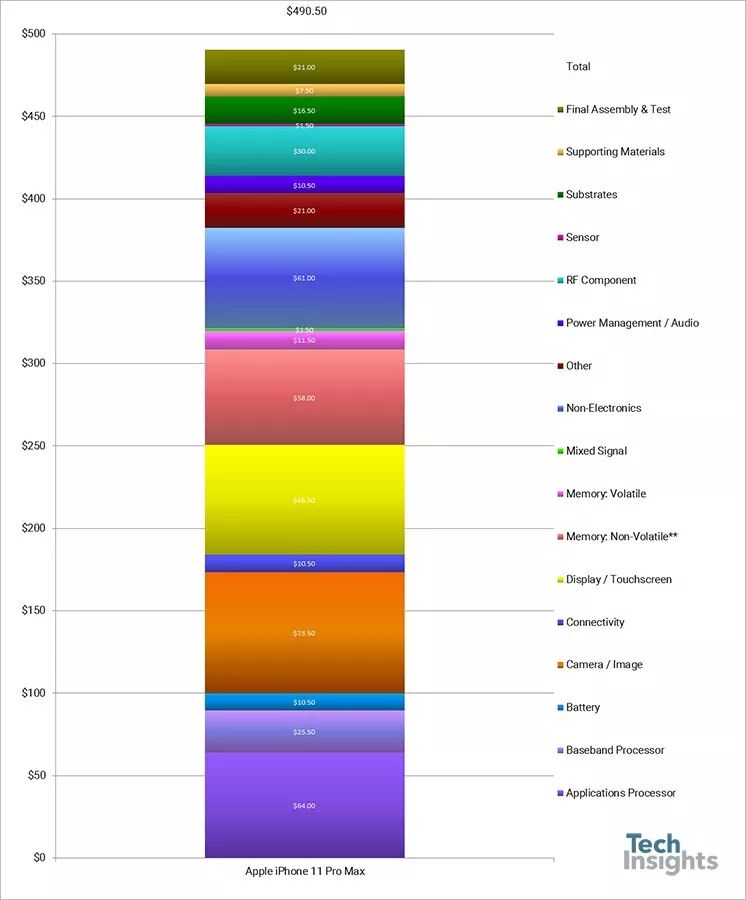

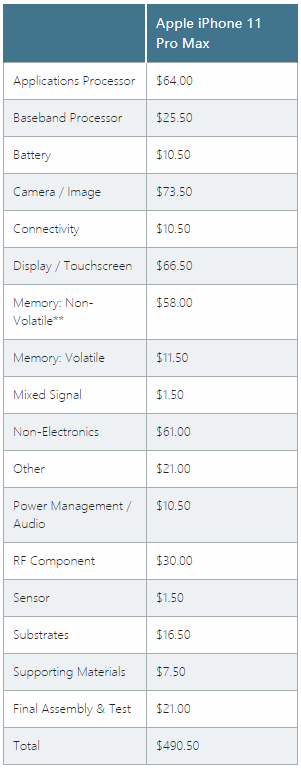

成本核算
成本说明:这里提供的所有成本概算都是使用我们在最初拆除时可以得到的资料编制的。在还没有具体数据的情况下作出了一些假设。我们将继续收集和完善这些成本数据,通过我们正在进行的深挖拆除过程和分析。虽然我们预计成本不会大幅变化,但我们预计会有一些调整。表中的费用四舍五入到最近的0.50美元。
从图中可以得出物料成本约约为3490元人民币,而该机的国行版官方售价为12699元,物料成本大概占比为27.5%,当然,总成本元不止3490元。

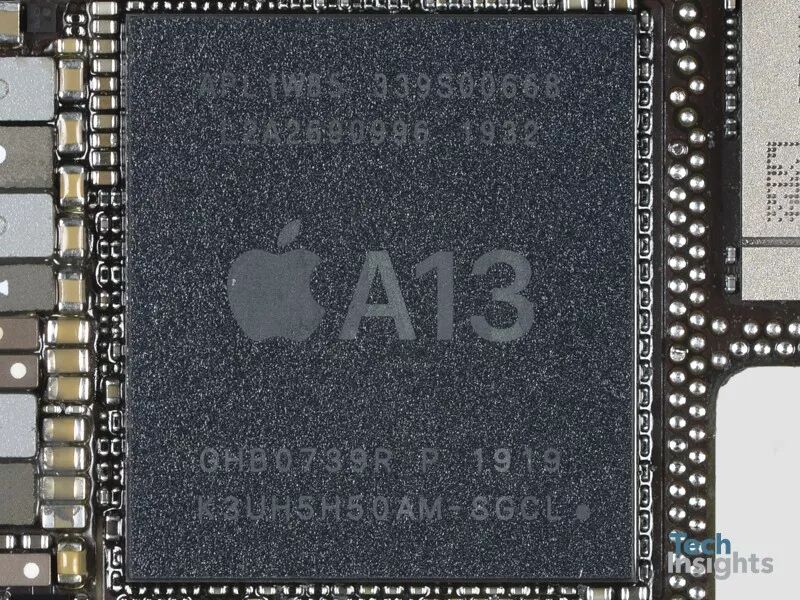

A13
该A13零件编号APL1W85,既带有A13处理器,又带有三星K3UH5H50AM-SGCL 4GB LPDDR4X SDRAM,通过POP封装在一起。与iPhoneXs Max具有相同的4GB DRAM容量。A13仿生APL1W85有模具标记TMKF47,模具尺寸(模具封边)为10.67mm x 9.23mm = 98.48 mm2,比A12增加18.27%。
基带

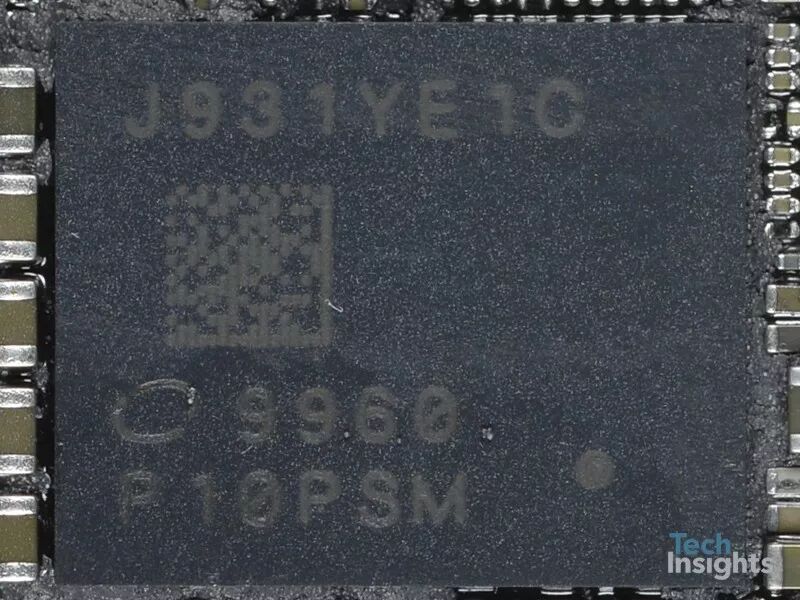

对于最关心的基带问题,依旧是英特尔提供,型号是Intel PMB9960,很可能是XMM7660调制解调器。据英特尔称,XMM7660是其第六代LTE调制解调器,集合3GPP版本14,支持下行(Cat 19)1.6 Gbps和上行150 Mbps。而iPhone Xs Max采用的是Intel PMB9955 XMM7560调制解调器,下行(Cat 16)1Gbps,上行(Cat 15) 225mbps。英特尔表示,XMM7660调制解调器采用了14纳米工艺节点,与去年的XMM7560工艺节点相同。

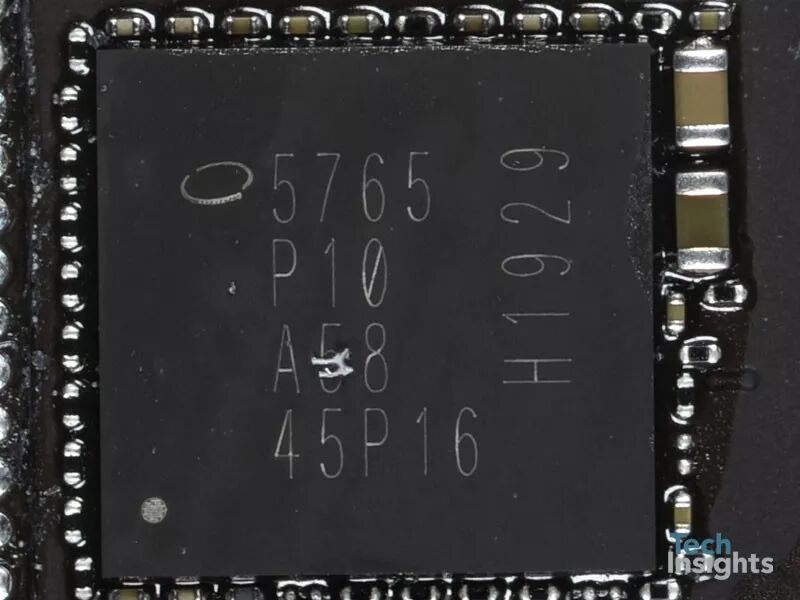

射频收发器
采用的是英特尔PMB5765,与英特尔基带芯片的RF收发器一起工作。
