Handy-Motherboard-Reparatur bei der Verwendung von Schablonenimplantation von Zinnmethoden und Vorsichtsmaßnahmen

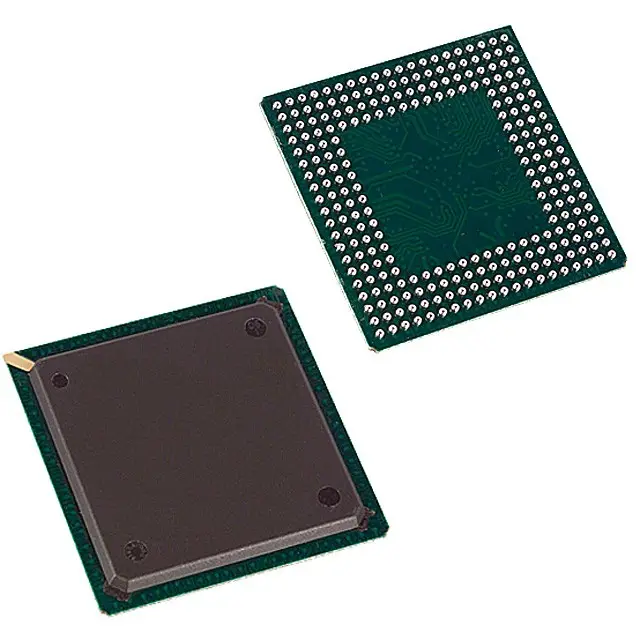

Heutige Handy-Motherboards verwenden BGA (Ball Grid Array) - Ball Grid Array-Verpackungstechnologie, hochdichte Oberflächenmontage-Verpackungstechnologie. Dieses hochintegrierte Paket bietet eine schnellere und effizientere Möglichkeit, Wärme abzuleiten, erhöht aber auch die Schwierigkeit des Motherboards Reparatur, nachdem die Installation wieder abgebaut wurde, müssen die meisten neu verzinnt werden.So sind die Hände von Reparaturmeistern mit einem schnell positionierbaren BGA-Verzinnungstisch und einer Verzinnungsschablone ausgestattet, in der das Motherboard-Ball-Pflanzen alle Zinnpunkte genau lokalisieren kann, um die Effizienz zu verbessern.

Im Folgenden verwenden wir die BGA-Überarbeitung des Mobiltelefon-Motherboards als Beispiel, um die Verwendung von Schablonen für die BGA-Chipverzinnung, den gesamten Prozess und die Vorsichtsmaßnahmen zu beschreiben.

Übersetzt mit www.DeepL.com/Translator (kostenlose Version)

Vorbereitung: Es ist darauf zu achten, dass Verzinnungsnetz und BGA-Chip sauber, sauber und wieder sauber sind. Verwenden Sie zum Reinigen bleifreies Plattenwaschwasser mit einer kleinen Bürste, reinigen Sie es gleichmäßig, um das Implantationsnetz nicht zu beschädigen, und reinigen Sie das Implantationsnetz nach Abschluss jeder Implantation.

Für den entfernten IC wird empfohlen, das Lot auf der Oberfläche des BGA nicht zu entfernen, solange es nicht zu groß ist und das Zusammenwirken mit der verzinnten Stahlplatte nicht beeinträchtigt; Wenn es eine große Menge Lötzinn gibt, können Sie eine angemessene Menge Flussmittelpaste auf die Oberfläche des BGA geben und einen Lötkolben verwenden, um das überschüssige Lötzinn auf dem IC zu entfernen (beachten Sie, dass es am besten ist, die Saugleitung nicht zu verwenden zu saugen, denn wenn Sie die Saugleitung zum Saugen verwenden, schrumpfen die Lötfüße des ICs in die braune weiche Haut im Inneren, was zu Problemen mit Zinn führt), und verwenden Sie dann ein bleifreies Waschwasser mit einer kleinen Bürste gleichmäßig zu reinigen. verursacht auf der Dose Schwierigkeiten), und waschen Sie dann das Brett mit Wasser.

Die Wahl der Lötpaste wirkt sich direkt auf die Temperatureinstellung der Heißluftpistole aus, Lötpaste wird in Niedertemperatur (138 ° C), Raumtemperatur (183 ° C), Hochtemperatur (217 ° C) drei unterteilt, was hauptsächlich darauf basiert auf der Art des Motherboards zu wählen. Die Temperatureinstellung der Heißluftpistole für die Temperaturerhöhung des Schmelzpunkts der Zinnpaste von etwa 150 ° C ist angemessen.

Übersetzt mit www.DeepL.com/Translator (kostenlose Version)

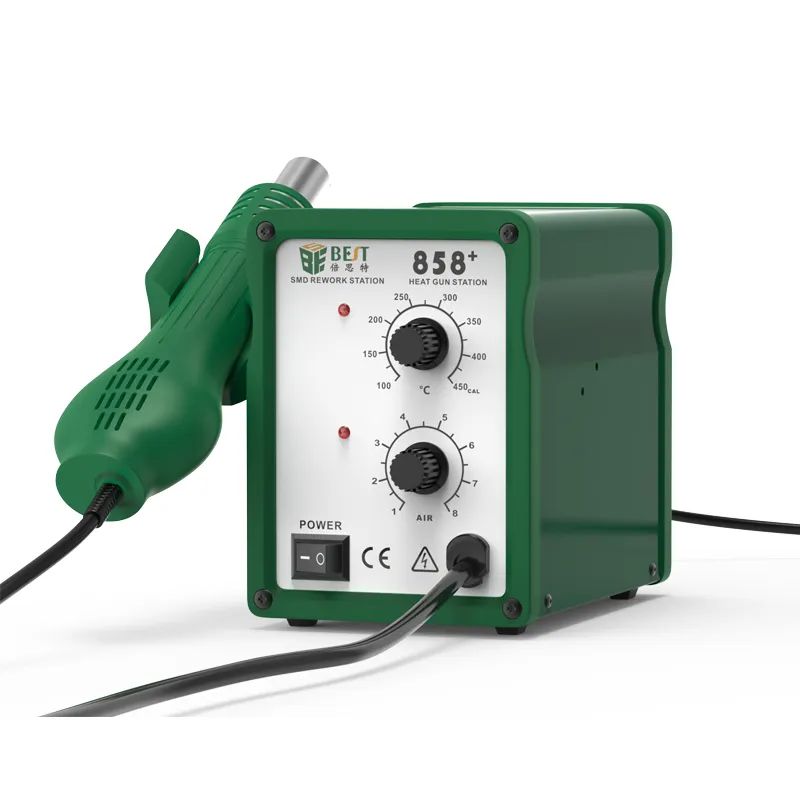

Die Windgeschwindigkeit der Heißluftpistole sollte nicht zu groß sein, sollte zwischen 2-4 Gängen eingestellt werden (zum Beispiel die klassische BST-858-Spiralluftpistole), die Windgeschwindigkeit der Heißluftpistole oder die zu hohe Temperatur wirken sich direkt auf die Wirkung aus die Zinnpaste zu einer Kugel, die Temperatur zu hoch ist, lässt die Zinnpaste direkt kochen und kann nicht "zu einer Kugel werden", die Windgeschwindigkeit ist zu schnell, um die Zinnpaste zu verursachen. Eine zu hohe Temperatur bewirkt, dass die Paste direkt kocht und nicht "Kugel", eine zu hohe Windgeschwindigkeit führt dazu, dass die Paste die Temperatur nicht vollständig aufnimmt.

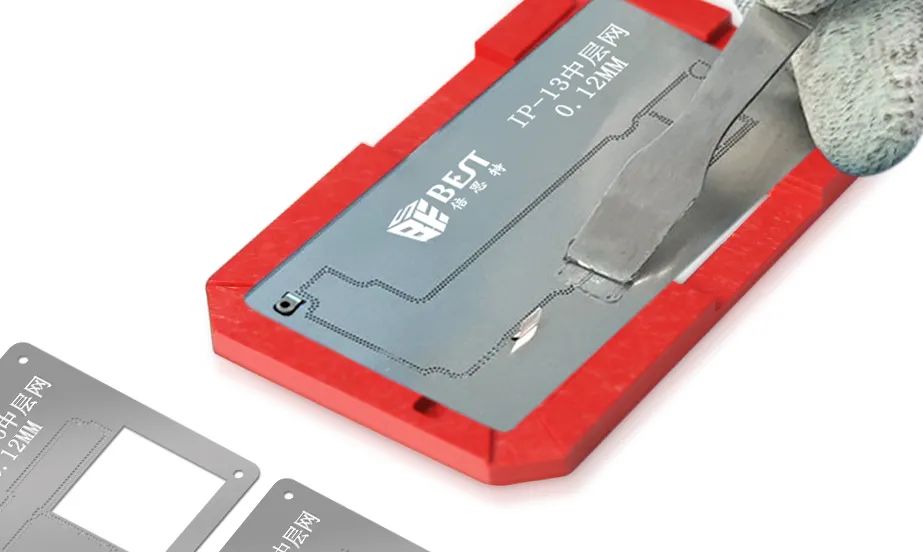

Nachdem Sie das IC mit dem entsprechenden Loch des Zinnpflanzbretts ausgerichtet haben, können Sie das IC mit einem Aufkleber auf das Brett kleben oder einen speziellen Zinnpflanztisch verwenden, um es einfacher und schneller zu machen.

Nachdem der IC ausgerichtet ist, drücken Sie die Platine fest mit Ihrer Hand oder einer Pinzette und kratzen Sie dann die Paste mit der anderen Hand ab, um Zinn aufzutragen.

Wenn die Lötpaste zu dünn ist, kann sie beim Blasen des Lötmittels leicht kochen, um die Kugel zu erschweren. Je trockener die Paste ist, desto besser, solange sie nicht trocken und hart ist, um einen Block zu bilden. Wenn es zu dünn ist, können Sie eine Serviette verwenden, um ein wenig zu drücken, um es trocken zu absorbieren. Normalerweise können Sie etwas Zinnpaste nehmen und auf den Innendeckel der Zinnpastenflasche geben und natürlich trocknen lassen. Verwenden Sie ein flaches Messer, um die richtige Menge Zinnpaste auf das Weißblech zu geben, kratzen Sie es fest ab, schaben Sie und drücken Sie gleichzeitig, damit die Zinnpaste gleichmäßig in die kleinen Löcher des Weißblechs gefüllt wird.

Hinweis: Der Schlüssel zur Paste besteht darin, die Lötplatte zu drücken, wenn sie nicht gedrückt wird, so dass zwischen der Lötplatte und dem IC ein Spalt besteht, beeinflusst die Lötpaste in dem Spalt die Erzeugung von Zinnkugeln.

Wenn Sie die Dose zu einer Kugel blasen, sollte die Heißluftpistole je nach Größe des Chips seitlich geblasen werden, um eine ähnliche Größe der Heißluftpistolendüse zu wählen. Entfernen Sie am besten die Heißluftpistolendüse in schräger Richtung die Dose zu einer Kugel blasen.

BGA-Chip durch das Zinnimplantationsnetzwerk, das Zinn in eine Kugel bläst, um 10s-20s gekühlt zu werden, verwenden Sie vorsichtig eine Pinzette oder ein Vibrationszinnimplantationsnetzwerk, um den Chip nach Abschluss der Zinnimplantation zu entfernen, und fügen Sie dann die entsprechende Menge Flussmittel zum Chip hinzu , stellen Sie das Luftvolumen und die Temperatur der Heißluftpistole ein, mit antistatischer Pinzette mäßiger Klemmchip, gerader Blaschip der Heißluftpistole, so dass jede gebildete Zinnkugel an ihrer eigenen Padposition, die Zinnkugel, die Farbe zu hellem Weiß wechselt Silber kann sein. Wenn Sie beim Löten in die Kugel blasen und feststellen, dass die Größe einer Zinnkugel nicht einheitlich ist oder sogar einzelne Füße nicht auf der Zinn gepflanzt sind, können Sie zuerst ein Skalpell (muss eine neue Klinge verwenden) entlang der Oberfläche des Zinnpflanzbretts verwenden zu große Zinnkugel des exponierten Teils der Wohnung sein, und dann einen Schaber verwenden, um die zu kleine Zinnkugel und fehlende Füße in das kleine Loch voller Zinnpaste zu stecken, und dann wieder mit einer Heißluftpistole blasen kann.

Beim Umgang mit Chip-Pads, Lötkolben mit Flussmittel, Lötkolbentemperatur bei ca. 360 ° C, Lötkolbenkopf "schwimmt" sanft im Pad oben, wenden Sie keine übermäßige Kraft an, um das Pad zu beschädigen.

Wenn Sie das Gefühl haben, dass alle Lötstellen abgekratzt sind, verwenden Sie die Luftpistole, um die Lötstellen etwas kühler herumzublasen, nachdem Sie den Chip entfernt haben, Sie können die vier Ecken vorsichtig verziehen oder mit den Fingern das gepflanzte Zinnnetz platzen lassen, und schließlich a kleine Menge Lotöl auf den Chip mit der Luftpistole rund und glatt blasen.

Wenn die Größe der Zinnkugel nicht einheitlich ist, wiederholen Sie den obigen Vorgang, bis der ideale Zustand erreicht ist. Beim Umpflanzen müssen Sie die Lötplatte reinigen und trocknen.

Achten Sie beim Entfernen von Leim oder überschüssigem Zinn darauf, die Platine abzukühlen und die umliegenden Chips und Bauteile vor Beschädigungen zu schützen.

Wenn Sie Lötpaste auftragen und die Oberfläche der Lötpaste mit einer Heißluftpistole erhitzen, achten Sie bitte besonders auf die Stärke des Drucks auf das Lötnetz und stellen Sie sicher, dass die Lötplatine in vollem Kontakt mit dem Chip steht jede zusätzliche Lücke.

Das schlecht benutzte Lotpflanznetz kann halb und halb mit Lotpaste und Lötzinn bestrichen werden, wobei die Pinzette auf die Mitte und beide Seiten des Lotpflanznetzes zeigen sollte, damit die Erfolgsquote sehr hoch ist.
